Tryby pracy programatora.

Interfejs UPDI - tryby pracy
Programator UPDI HV - programator rozszerzony o dodatkowe tryby pracy, pozwalające na dostęp do mikrokontrolera w sytuacjach nieprzewidzianych, gdy mikrokontroler staje się niedostępny, nieczynny lub z pozoru wygląda na zablokowany.

Tyby pracy programatora:

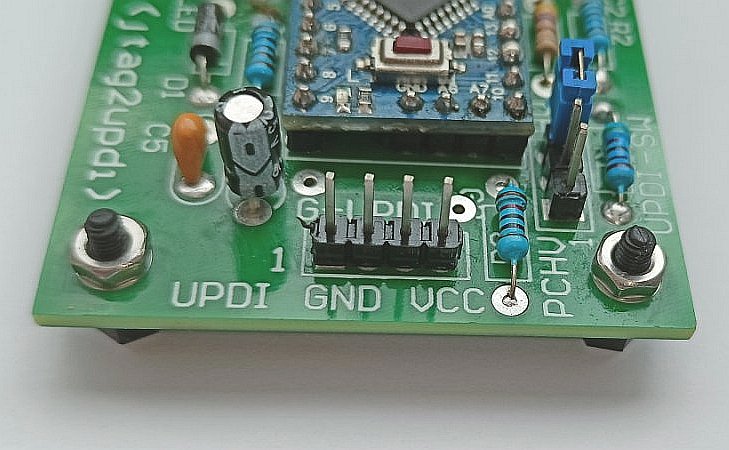

- ustawiane zworką lub przełącznikiem HVMODE SW

1. Tryb UPDI - Podstawowy tryb pracy programatora. Stosowany kiedy funkcja pinu UPDI nie została zmieniona. Mikrokontroler ustawiony jest w tym trybie fabrycznie. Przeznaczony dla mikrokontrolerów ATTINY serii 0/1/2 oraz ATMEGA serii 0.
2. Tryb HV - Na pin UPDI kierowane jest chwilowo napięcie +12V w celu przywrócenia tego pinu do pracy w trybie UPDI. W tym trybie na początku sekwencji programowania stosowana jest sekwencja włączania UPDI 12V (impuls HV). Spowoduje to tymczasową rekonfigurację pinu UPDI/Reset do trybu UPDI, który pozostanie w tym stanie aż do następnej zmiany. Jest używany w tych częściach, gdy bezpieczniki (w szczególności SYSCFG0) zostały ustawione w celu wyłączenia funkcjonalności UPDI - do ponownego włączenia używany jest impuls HV. Przeznaczony dla mikrokontrolerów ATTINY serii 0/1/2, przyszłościowo także serii DD.
3. Tryb PCHV - Tryb pracy wysokonapięciowy. Na pin UPDI kierowane jest chwilowo napięcie +12V w celu ustawienia tego pinu w tryb UPDI. Przeznaczony dla mikrokontrolerów ATTINY serii 0/1/2. PCHV włącza i wyłącza urządzenie przed wysłaniem impulsu HV; jest to wymagane, jeśli pin UPDI został ustawiony jako pin GPIO i jest używany jako WYJŚCIE, ponieważ w przeciwnym razie walczyłby z impulsem WN. Tryb wysokiego napięcia cyklu zasilania (PCHV) zainicjuje cykl zasilania i impuls WN na początku sekwencji programowania. Na końcu sekwencji nastąpi drugi cykl zasilania, który powoduje, że nowe ustawienie bezpiecznika zaczyna obowiązywać. Czas trwania wyłączenia cyklu zasilania został ustawiony na 10 ms. Ten tryb będzie używany, gdy pin UPDI/Reset jest skonfigurowany jako Reset lub jako GPIO.

Sygnalizacja pracy - żólta dioda HV LED sygnalizuje pracę w trybach wysokonapięciowych.
UWAGA - trybów wysokonapięciowych nie stosować dla mikrokontrolerów ATMEGA.Grozi ich uszkodzeniem.
