Fusebity projektu AVR - Eclipse Arduino
Fusebity mikrokontrolera - specjalne bity konfiguracyjne w mikrokontrolerach, zwłaszcza w rodzinie AVR, które służą do ustawiania ich podstawowych parametrów, takich jak częstotliwość taktowania, tryb działania, czy włączenie lub wyłączenie różnych wbudowanych funkcji oraz możliwości programowania i zabezpieczenia przed odczytem pamięci mikrokontrolera.
Ustawienia projektu i fusebitów - jak sprawdzić lub zmienić ustawienia projektu Arduino w Eclipse?
Każdy projekt wymaga ustawień i konfiguracji dla poprawnego funkcjonowania. Te ustawienia możemy podejrzeć lub zmienić poprzez menu Project->Properties->C/C++ Build->Enviroment. Zobaczymy wiele zmiennych projektu. Poszukaj tych, które Cię interesują i sprawdź,czy są ustawione poprawnie.
Ustawienia fusebitów projektu - każdy programowany mikrokontroler wymaga odpowiednich fusebitów wynikających z ustawień naszego projektu. Fusebity mają wpływ na działanie mikrokontrolera po jego włączeniu lub resecie. Nieprawidłowe ustawienie fusebitów może skutkować zablokowaniem mikrokontrolera, co często wymaga specjalnych technik programowania w celu odblokowania i przeprogramowania.
Jakie wartości fusebitów ustawić dla mojego projektu? - konfiguracja ustawia wartości fusebitów projektu. Skąd je odczytać?
Ustawienia fusebitów są w projektach nieco niewidoczne, ale dostępne dla użytkownika. Konfiguracja projektu, ustawia wymagane fusebity w zależności od wybranych opcji.
Typowe wgranie projektu AVR do pamięci mikrokontrolera w większości przypadków nie ustawia fusebitów mikrokontrolera (nie dotyczy projektów dla mikrokontrolerów z interfejsem UPDI). Musimy je ustawić samodzielnie. Tu zaczynają się schody - jakie wartości ustawić dla naszego projektu?
Niewidoczne ustawienia fusebitów można odczytać z ustawień projektu -
jak, zobacz powyżej.
Poszukaj zmiennych projektu: A.BOOTLOADER.LOW_FUSES, A.BOOTLOADER.HIGH_FUSES oraz podobnych.
Przykładowy odczyt: 0b110${A.BOOTLOADER.CKOPT_BIT}${A.BOOTLOADER.EESAVE_BIT}111

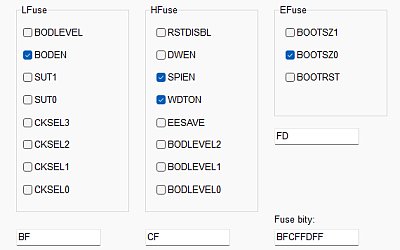

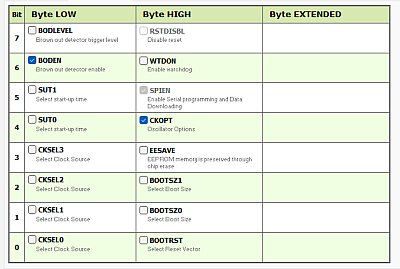

Jeżeli zapis zawiera wpisy typu: ${nazwa_zmiennej}, należy odszukać zmienną o nazwie nazwa_zmiennej, odczytać ją i zastąpić. Otrzymamy w tym przypadku wartość danego fuse zapisane w postaci ośmiobitowej liczby binarnej. (0b10111111). Dla potrzeb ustawień można ją przekonwerować lub przeliczyć na zapis hexadecymalny (BF). Mamy ustawienie wybranej grupy fuse. Możemy je teraz ustawić w mikrokontrolerze.
